大拉桿補償器工作原理調整視頻
大拉桿橫向波紋補償器常被習慣性叫做大拉桿補償器 , 大拉桿波紋膨脹節和復式拉桿補償器 , 因此各位客戶再看到這些名稱時知道這都是同一種產品便 ok 了 ! 大拉桿補償器在使用時可以補償彎曲管段的橫向位移和量值不大的角位移，但是通常不用來補償角位移。
大拉桿橫向波紋補償器的工作原理也是體現在的安裝的管線中，如下圖所示：由中間管所連接的兩個波紋管及拉桿、端板和球面與錐面墊圈等結構件組成，主要吸收橫向位移，也可用于補償軸向、橫向、角向以及由這三種形式合成的任意方向的位移。

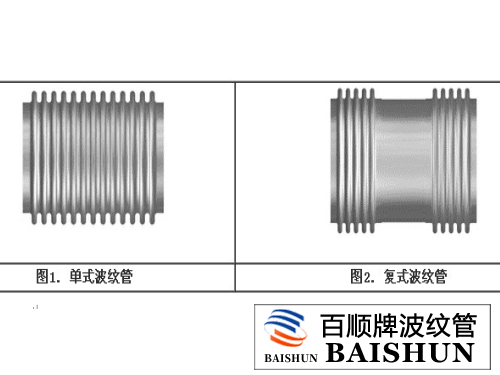

河北偉業波紋管公司向您推薦使用大拉桿補償器安裝在呈 90 °的 Z 形管道的中間短管臂內以補償兩端長管線軸向位移。橫向位移是波紋管一端和另外一端縱軸垂直方向上的相對位移。單式波紋管可以有橫向位移，但是位移量是很小的。一個很好的解決方法是 采取復式波紋管，結果是橫向位移補償量增大并且作用力減小。
大拉桿波紋補償器典型案例：

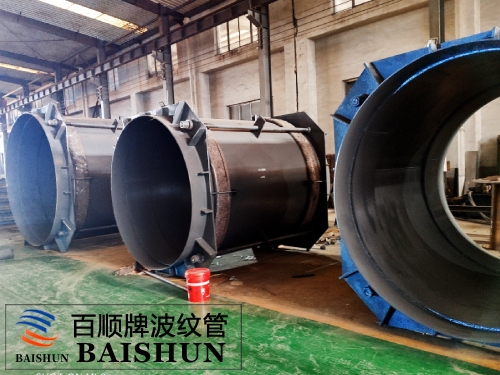

寧夏建龍鋼廠在我公司訂購的大拉桿橫向波紋補償器主要用于鋼廠的煤氣管道，口徑為
dn2800
，長度為
3000mm
。該伸縮節補償器球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力能夠實現管道的橫向，角向位移，運行穩定，使用壽命長。
